什么是直线型柔性链板输送线？

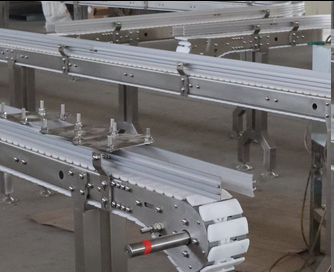

直线型柔性链板输送线是应用最广泛的基础款输送设备，核心优势是 “结构简单、输送高效、维护便捷”，专为水平长距离、规则物料转运设计，下面从核心特性、选型要点、使用维护、适配场景等维度展开，方便落地应用：

一、核心特性：为什么选直线型?

1. 结构与性能亮点

布局简单：整体呈直线设计，无转弯 / 爬坡模块，由链板、驱动端、张紧端、导轨、支架组成，安装调试周期短(10 米内 1-2 天即可完成)。

输送高效：运行阻力小，速度可在 0.5-5m/min 调节(比转弯型快 20%-30%)，单条线体长度可延伸至 30 米(超长距离建议分段驱动)。

承载稳定：直线段无应力集中，承载能力比同材质转弯型高 30%，轻 / 中 / 重载场景均适配。

维护便捷：无复杂转角结构，链板更换、导轨清洁无需拆解模块，日常维护成本低。

2. 局限性(避坑提醒)

仅能实现水平直线输送，无法改变方向或高度，需与其他类型线体配合实现复杂路径。

超宽物料(>1.2 米)需加固支架和导轨，否则易出现链板跑偏。

二、选型要点：精准匹配需求

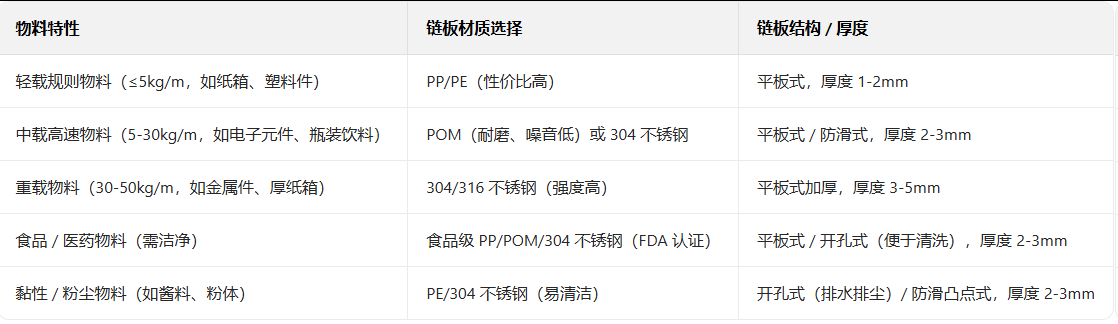

1. 按物料定链板参数

2. 按长度定驱动方式

短距离(≤10 米)：异步电机驱动(功率 0.5-1.5kW)，成本低、维护简单，适配普通匀速输送。

中长距离(10-20 米)：异步电机 + 变频器(可调节速度)，避免长距离输送速度波动。

超长距离(>20 米)：多段驱动(每 10-15 米 1 个电机)，防止链板拉伸变形、动力不足，同时可实现分段启停(节能)。

3. 关键参数参考(直接套用)

链板宽度：比物料最大宽度宽 5-10cm(如输送 30cm 宽纸箱，选 40cm 宽链板)，常规宽度 63.5mm、82.5mm、101.6mm、152.4mm、203.2mm。

支架材质：轻载选铝合金(重量轻)，中重载选碳钢喷塑(强度高)，食品 / 医药行业选不锈钢支架(易清洁)。

防护配置：物料易掉落加两侧挡板(高度 5-15cm)，粉尘多加装防尘罩，潮湿环境给电机 / 控制柜做防水处理(IP54 防护)。

三、使用与维护：降故障、延寿命

1. 日常使用关键动作

开机前：清洁链板 / 导轨缝隙残渣，检查链板松紧(按压下沉 5-10mm)、驱动电机接线是否牢固，空载试运行 30 秒(无异响、不跑偏再上料)。

运行中：物料均匀摆放，避免偏载(单侧堆料)，禁止超重(≤额定负载 80%);24 小时连续运行时，每 4 小时检查电机温度(不超过 60℃)。

停机后：彻底清洁链板，塑料链板用软布擦(避免划伤)，不锈钢链板可水洗后擦干(防生锈);紧固链板接头，按周期给链轮 / 轴承润滑(塑料链板禁用油性润滑剂)。

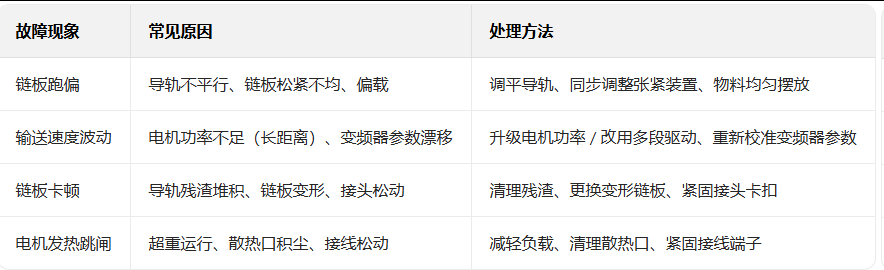

2. 常见故障快速处理

四、典型适配场景

通用工业：车间两端物料转运、仓库进出库分拣、生产线前序上料 / 后序出料(如纸箱、五金件、家电配件)。

食品行业：食品包装后水平转运、清洗后物料沥干(开孔式链板)、配料车间原料输送(食品级材质)。

电子行业：电路板、电子元件装配线输送(POM 材质，耐磨低噪)、防静电物料转运(防静电改性链板)。

医药行业：药品包装盒转运、洁净车间物料输送(不锈钢材质，易消毒)。

五、选型避坑指南

不盲目追求宽链板：链板宽度越宽，成本越高且易跑偏，按物料实际宽度 + 预留 5-10cm 选型即可。

长距离不选单驱动：>20 米线体单驱动易导致链板拉伸、动力不足，优先选多段驱动。

食品行业不选普通材质：必须选食品级认证材质，避免物料污染，同时链板优先选平板式或开孔式(便于清洗消毒)。

重载场景不选塑料链板：单米承重>30kg 必须选不锈钢链板，塑料链板易变形断裂，维护成本更高。
