链板输送机工作原理

2024-06-11 18:37:49 柔性链输送线 柔性链输送线 70
导读: 链板输送机通过电机驱动减速器,进而通过传动装置和主动链轮装置将动力传递给链条,利用牵引链和金属板完成物料的输送过程。其结构设计使得该设备能够在多种方向和环境中稳定运行,广泛应用于各行各业

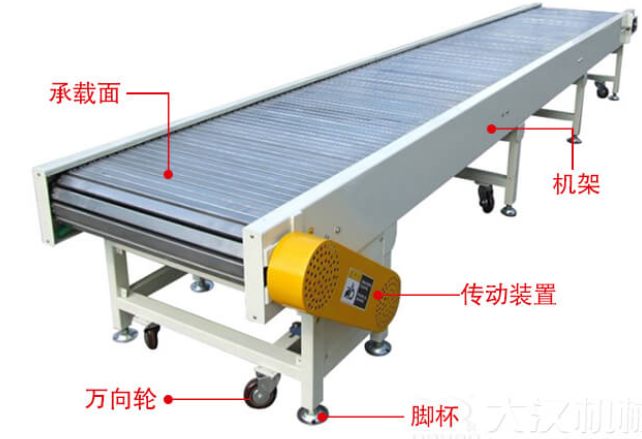

链板输送机的工作原理主要包括以下几个步骤:

  1. 驱动装置:链板输送机的头部驱动装置由电机、减速器、传动装置和主动链轮装置组成。电机带动减速器旋转,减速器通过传动装置将动力传递给主动链轮装置。

  2. 动力传递:动力通过驱动装置通过一对套筒滚子链轮传递到主轴,然后驱动槽板运行,以适应不同传动速度的需求。

  3. 牵引链和金属板:链板输送机利用固接在牵引链上的一系列链条提供牵引力,用金属板作为承载体引领物料随着水平或者倾斜方向输送。链条利用其循环往复运动提供牵引动力,而金属板则完成物料的输送工作。

  4. 输送过程:当电机带动减速机旋转时,减速机通过链条将动力传递给输送机的链条,链条上的板片将物料从一端输送到另一端,实现物料的输送。

  5. 尾轮装置:链板输送机的尾轮装置是其改向部分,由尾轮轴、两只尾轮及轴承等组成,用于调整输送方向。

  6. 拉紧装置:为了确保链条的正常运行,通常会配备拉紧装置,采用螺旋结构来保持链条的张力。

综上所述,链板输送机通过电机驱动减速器,进而通过传动装置和主动链轮装置将动力传递给链条,利用牵引链和金属板完成物料的输送过程。其结构设计使得该设备能够在多种方向和环境中稳定运行,广泛应用于各行各业
